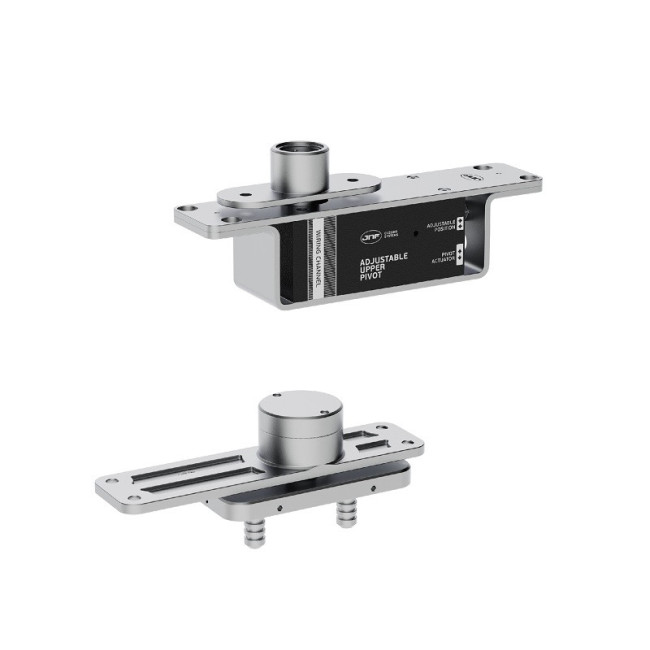

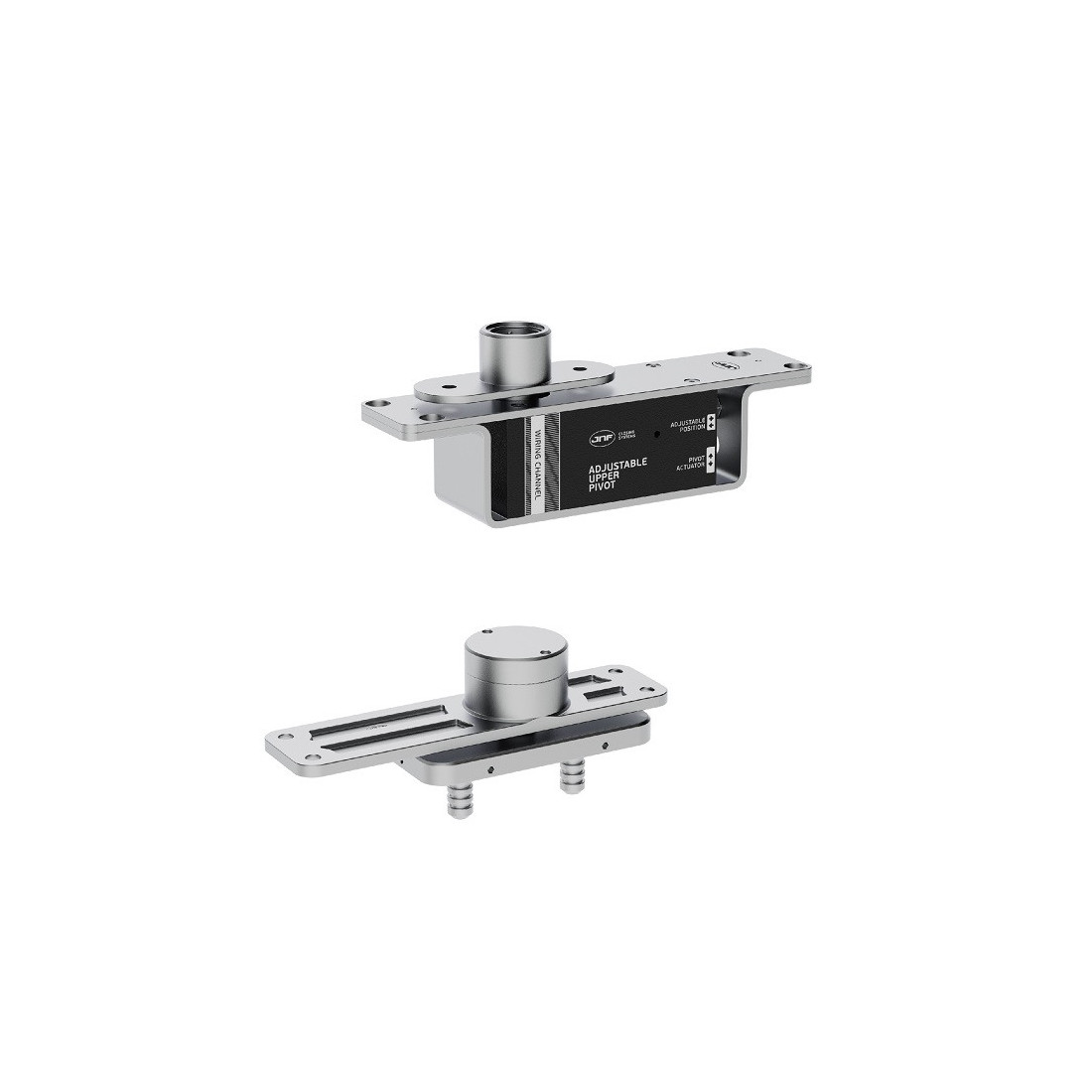

PIVOTE LIBRE HEAVY DUTY PARA PUERTAS DE HASTA 500 KG - IN.05.501

Referencia: IN.05.501

Material: Acero Inoxidable AISI 304 (EN 1.4301)

Acabado: Satinado

Descripción

El pivote libre Heavy Duty IN.05.501 es un sistema pivotante de alto rendimiento para puertas de hasta 500 kg y 3000 mm de altura. Diseñado para integrarse de forma invisible en puertas de madera de espesor mínimo 45 mm, permite una apertura simple o de doble acción (vaivén), con un funcionamiento fluido y sin necesidad de cierre automático.

Características Técnicas

• Capacidad máxima: 500 kg
• Altura máxima de puerta: 3000 mm (con paso de cable: hasta 4000 mm)
• Espesor mínimo de puerta: 45 mm
• Instalación oculta, con base discreta visible en el suelo
• Regulación bidireccional: ±3 mm
• Rodamiento superior incorporado en el eje de giro

Condiciones de instalación según carga:

• B = A × 3 ? Hasta 500 kg
• B = A × 5 ? Hasta 350 kg
• B = A × 7 ? Hasta 250 kg
• B mínimo 150 mm ? Hasta 100 kg

Compatibilidad y Montaje

• Apto para suelos de cemento, radiantes o metálicos (requiere anclaje adecuado)
• Instalación profesional recomendada
• Incluye plantillas de perforación y llaves Allen
• Posibilidad de incorporar paso de cable

Accesorios Incluidos

• Llave Allen 2,5 mm y 5 mm
• Manual de instalación
• Plantillas de montaje

Accesorios Opcionales

• Retenedor magnético a 0º – IN.17.012
• Herramientas profesionales de instalación – IN.05.216.50 / IN.05.216.51
• Llaves especiales – IN.05.214.9 / IN.05.214.16

Mantenimiento Recomendado

Se recomienda una revisión anual del sistema incluyendo:

• Verificación del apriete de la base
• Comprobación de holguras y alineación de ejes
• Lubricación del eje superior con grasa consistente en spray
