SOPORTE DE MONTAJE OCULTO PARA ESTANTES TRIADE SLIM - ITALIANA FERRAMENTA

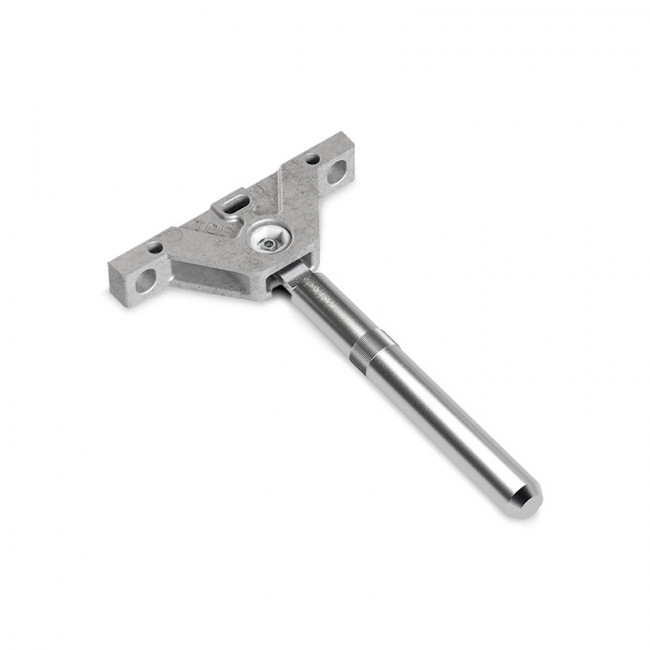

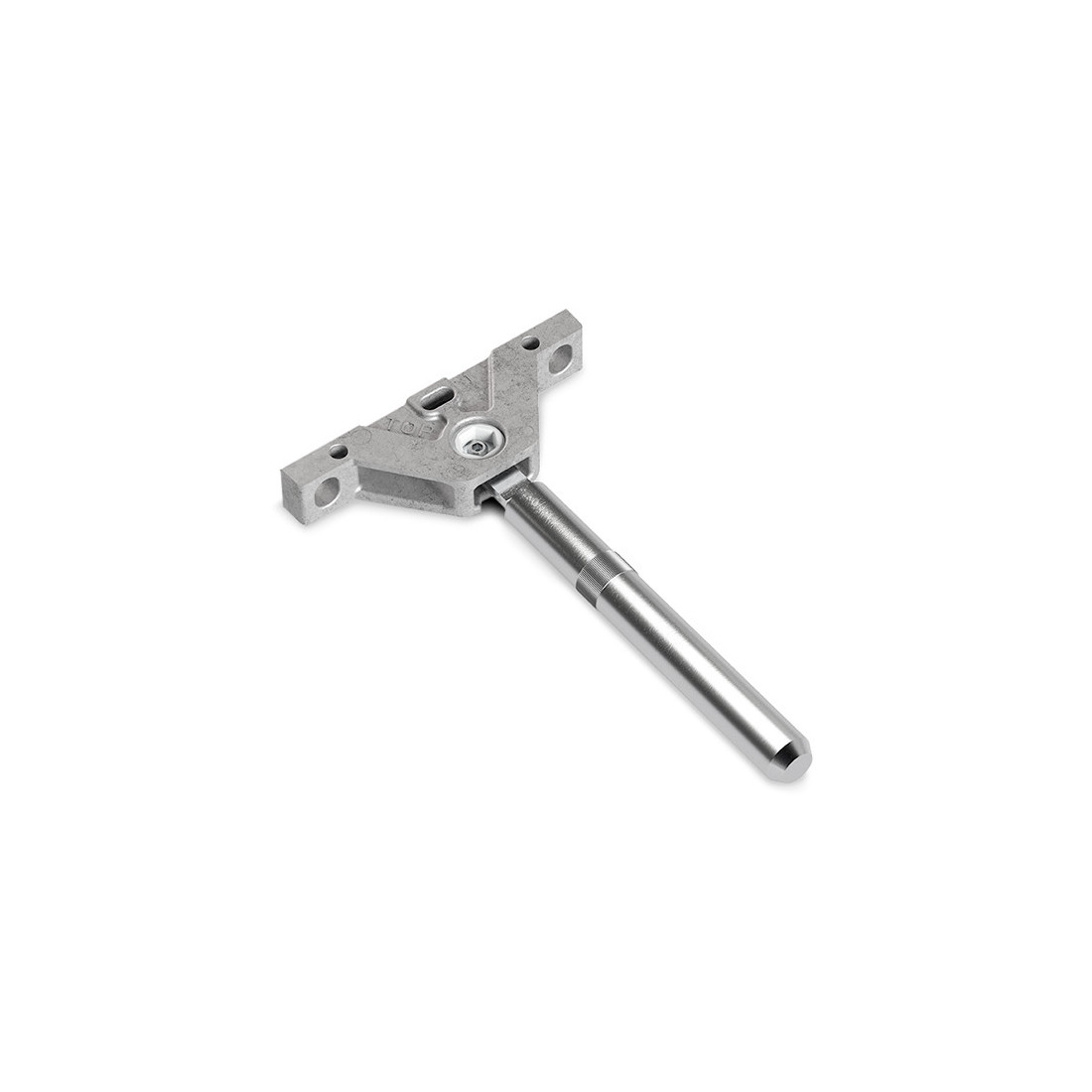

Soporte de montaje oculto para estantes TRIADE SLIM para fijación de baldas con herraje metálico de zamak y acero. Incorpora placa base con atornillado y brazo mecanizado para alojamiento y bloqueo mediante tornillo prisionero opcional. El conjunto se presenta con acabado zincado y está previsto para tablero de 18 mm.

Características del soporte oculto para estantes TRIADE SLIM

• Marca: ITALIANA FERRAMENTA
• Modelo: TRIADE SLIM
• Material: Zamak y acero
• Acabado: Zincado
• Tipo: Soporte oculto para estante
• Espesor mínimo de tablero: 18 mm
• Profundidad: 120 mm / 200 mm
• Regulación: +/-2 mm / +/-1 mm / -1° a +5°
• Mecanizado: Ø10
• Tornillo prisionero: Opcional
• Código de tornillo prisionero opcional: 504.147
• Placa de refuerzo opcional para pared: 504.730
• Referencia: 504.731

Uso del soporte oculto para baldas

Se utiliza en estantes o baldas con tablero de 18 mm. El brazo de acero se introduce en el mecanizado del tablero y la placa base se fija a pared mediante tornillería.

Instalación del soporte de montaje oculto

El montaje requiere mecanizado previo del estante con Ø10. La regulación permite corregir posición, lateralidad e inclinación antes del bloqueo final. El tornillo prisionero opcional se utiliza cuando se necesita bloqueo adicional del conjunto.

Preguntas frecuentes sobre el soporte oculto para estantes TRIADE SLIM

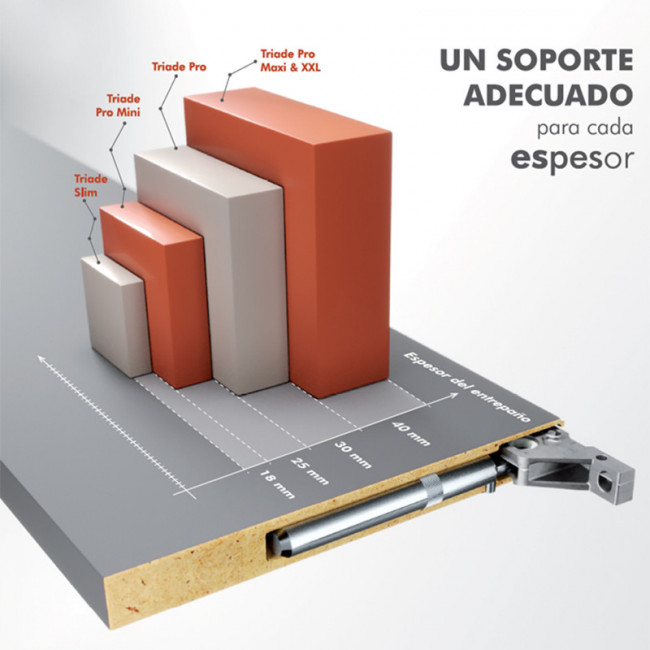

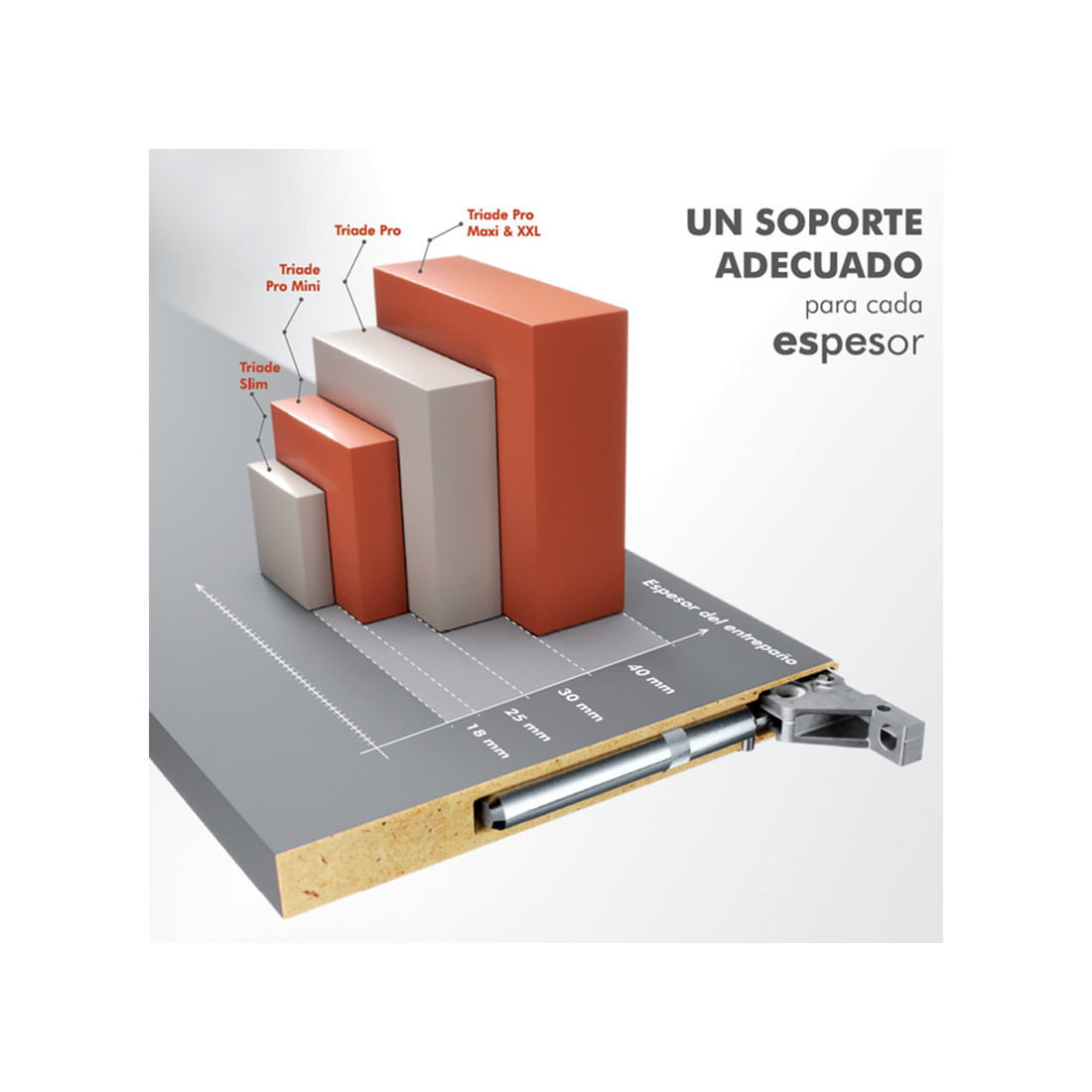

¿Para qué espesor de tablero está indicado este soporte de estante?

Está indicado para tablero de 18 mm.

¿Qué mecanizado necesita el soporte oculto TRIADE SLIM?

La ficha técnica indica mecanizado Ø10.
