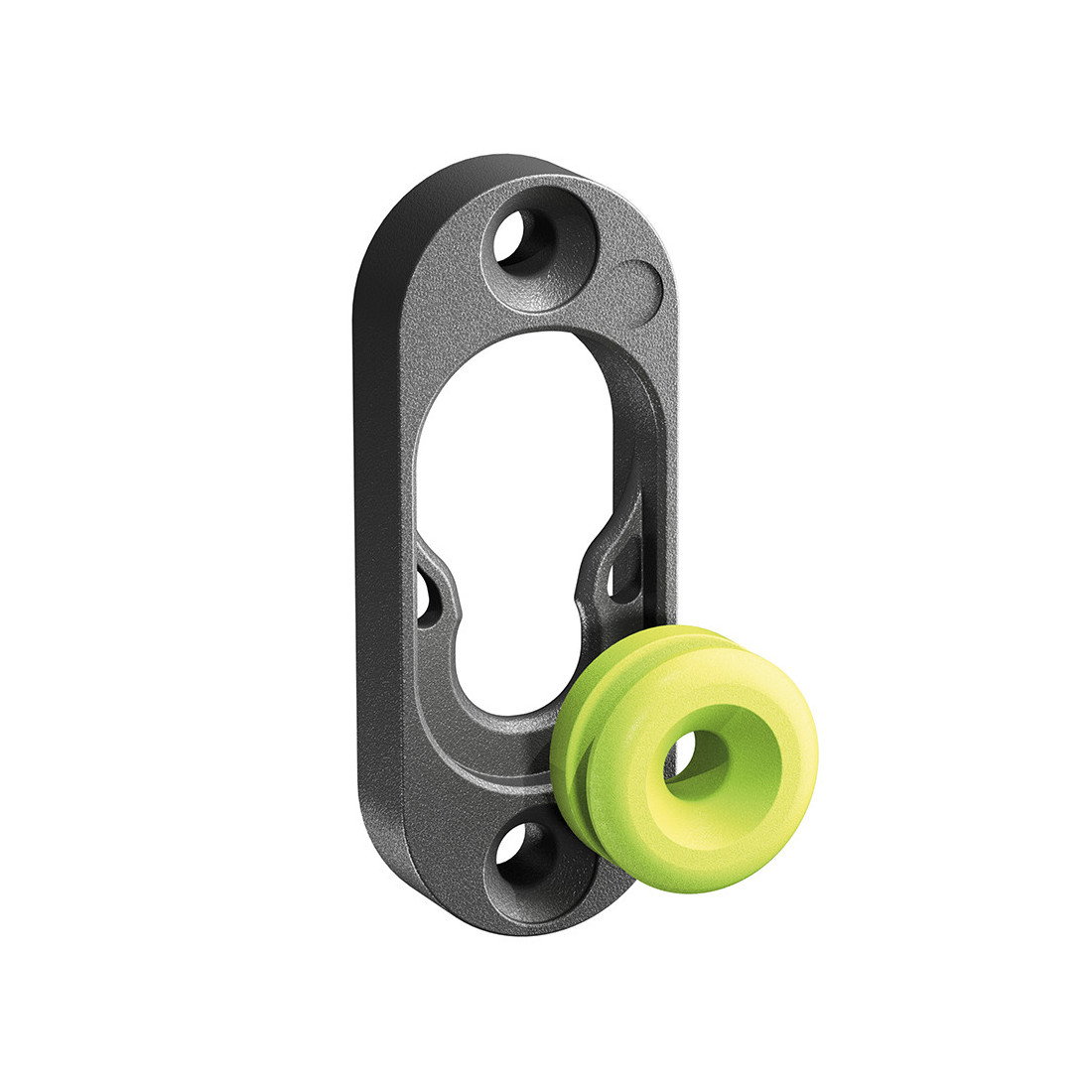

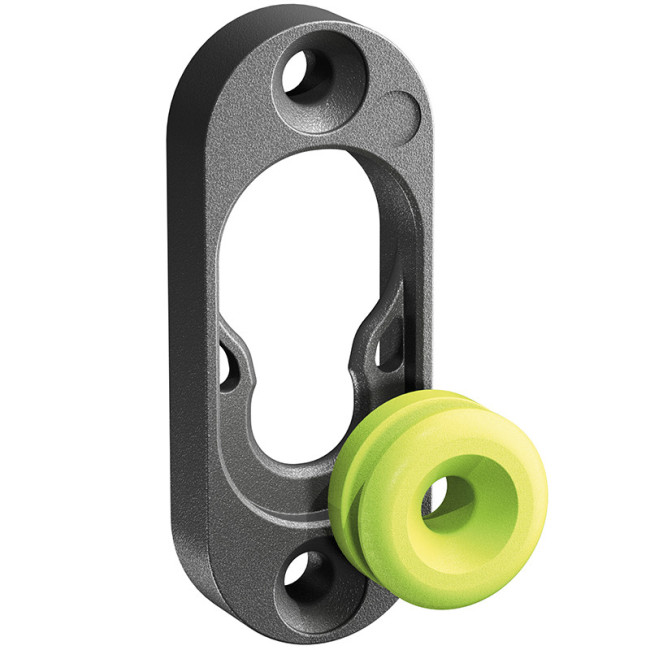

La fijación de costado Button-fix Tipo 1 es un sistema desmontable para unir paneles en muebles y elementos interiores. Su mecanismo combina una fijación instalada en la parte posterior del panel con un botón conector que se acopla mediante un deslizamiento de 15 mm hasta hacer click, permitiendo un montaje resistente y fácilmente desmontable.
Características de la fijación de costado Button-fix Tipo 1
- Marca: Button-fix.
- Tipo: fijación desmontable de costado Tipo 1.
- Aplicación: indicada para la construcción de muebles y elementos interiores.
- Material: nylon PA6 reforzado con un 30 % de fibra de vidrio.
- Montaje: unión mediante botón conector y desplazamiento hasta el encaje tipo click.
- Recorrido de montaje: requiere 15 mm de deslizamiento para engranar o retirar el panel.
- Montaje mediante muesca: necesita una mecanización ovalada de 22 x 56 x 8 mm.
- Montaje en superficie: también puede instalarse sin mecanizar la fijación, dejando una separación de 8 mm entre paneles.
- Instalación en el borde: permite mecanizar la fijación en paneles de hasta 28 mm de grosor.
- Instalación en la cara: puede colocarse en paneles con un grosor mínimo de 18 mm.
- Posición de montaje: admite configuraciones verticales, horizontales o laterales según la aplicación.
- Dimensiones de la fijación: 22 mm de ancho, 56 mm de largo y 8 mm de espesor.
- Dimensiones del botón: 18 mm de diámetro y 8,1 mm de profundidad.
- Separación recomendada: no superar 600 mm entre los centros de las fijaciones.
- Carga máxima orientativa: cuatro fijaciones correctamente instaladas pueden soportar hasta 100 kg en paneles de pared o techo, siempre que los tornillos, el soporte y la instalación sean adecuados.
- Fabricación: Reino Unido.
¿Para qué sirve?
La fijación Button-fix Tipo 1 sirve para montar paneles desmontables en muebles, revestimientos y otros elementos interiores, manteniendo el sistema de unión oculto detrás del panel.
Es especialmente útil cuando se necesita retirar y volver a colocar un panel para acceder al interior del mueble o realizar tareas de mantenimiento.
Cómo instalar el conector desmontable Button-fix Tipo 1
Fija el botón a un panel y la pieza Tipo 1 al panel opuesto. Si se instala mediante muesca, realiza un mecanizado ovalado de 22 x 56 x 8 mm. Presenta ambos paneles y desliza uno 15 mm hasta que el mecanismo haga click. Deja espacio suficiente para poder desmontarlo posteriormente.
Preguntas frecuentes sobre el conector para paneles Button-fix Tipo 1
¿Cuánto peso soporta la fijación Button-fix Tipo 1?
Según las pruebas indicadas por el fabricante, un conjunto de cuatro fijaciones puede soportar hasta 100 kg en paneles de pared o techo, siempre que los tornillos, el sustrato y la instalación sean adecuados. En aplicaciones críticas se recomienda realizar pruebas específicas.
¿Es necesario mecanizar el panel para instalarla?
No necesariamente. La fijación puede instalarse mediante una muesca de 22 x 56 x 8 mm o directamente en superficie. En este último caso quedará una separación aproximada de 8 mm entre los paneles.
¿Cuánto espacio necesita el panel para desmontarse?
Es necesario dejar un espacio libre mínimo de 15 mm, ya que esa es la distancia de deslizamiento necesaria para engranar o liberar el sistema de fijación.
