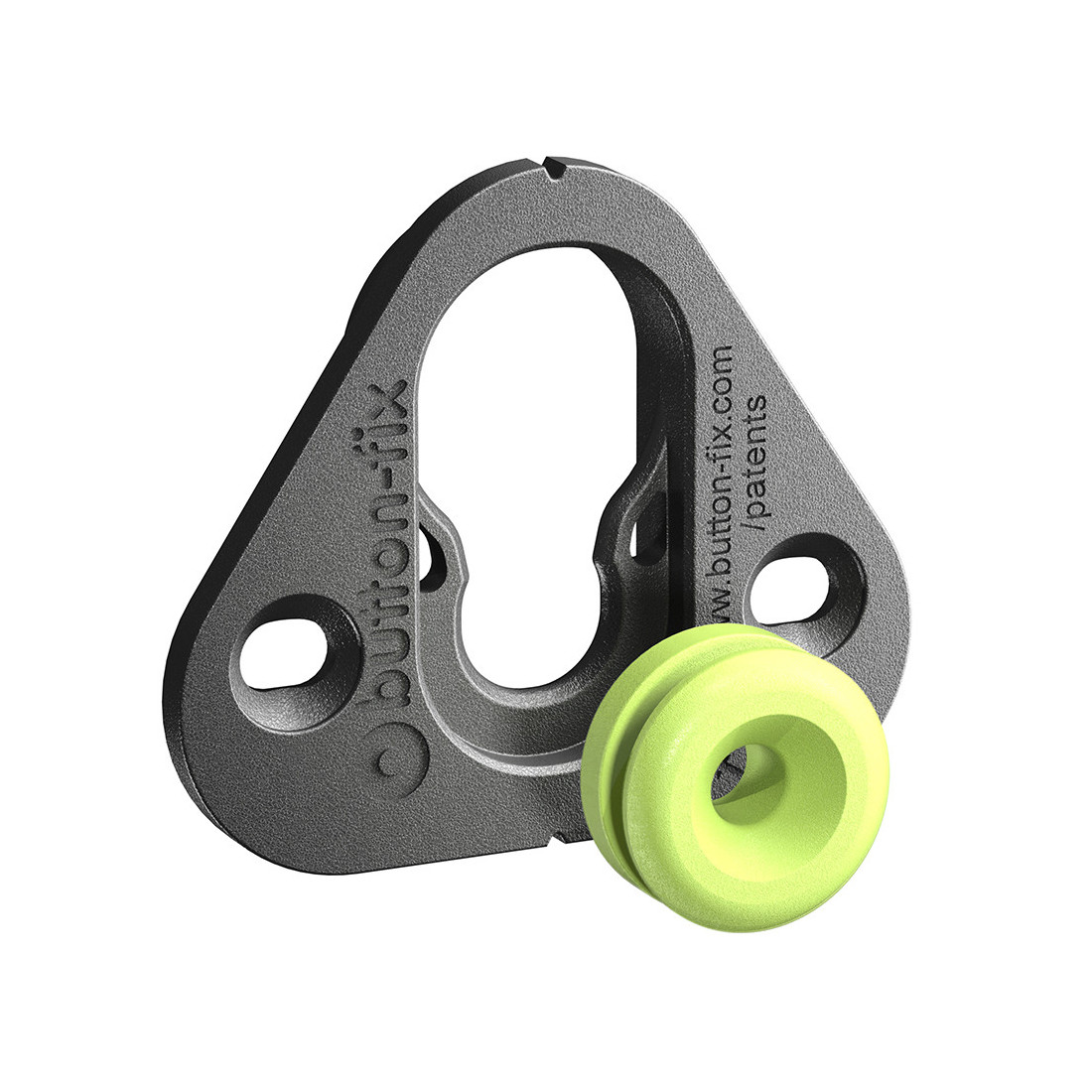

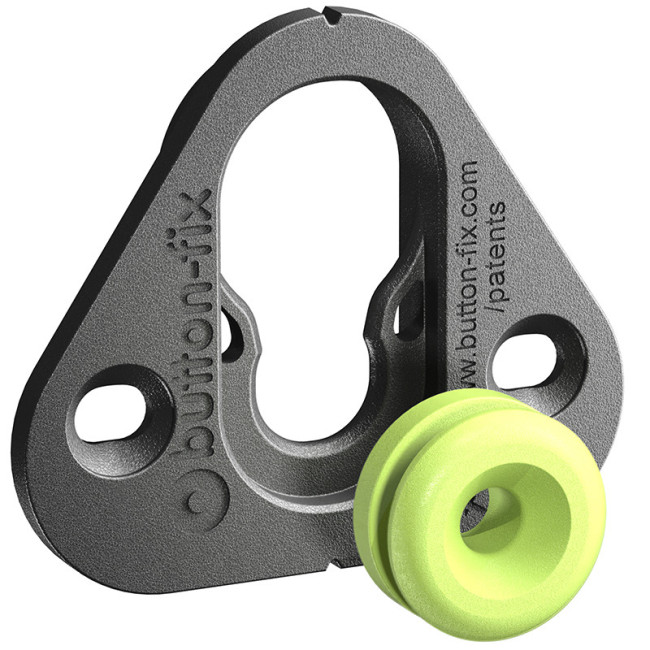

La fijación Button-fix Tipo 1 es un sistema desmontable para unir paneles paralelos en muebles y elementos interiores. El mecanismo queda oculto detrás del panel y se acopla mediante un deslizamiento de 15 mm hasta hacer click, facilitando la colocación y posterior retirada de paneles de acceso o revestimiento.
Características de la fijación Button-fix Tipo 1
- Marca: Button-fix.
- Tipo: fijación desmontable para paneles paralelos.
- Material: nylon PA6 reforzado con un 30 % de fibra de vidrio.
- Montaje oculto: la fijación y el botón quedan situados detrás del panel.
- Movimiento de montaje: requiere un desplazamiento de 15 mm para acoplar o desmontar el panel.
- Dimensiones de la fijación: 52 mm de ancho, 45 mm de alto y 8 mm de espesor máximo.
- Dimensiones del botón: 18 mm de diámetro y 8,1 mm de profundidad.
- Montaje sobrepuesto: mantiene una separación aproximada de 8 mm entre los dos paneles.
- Montaje mediante muesca: requiere un mecanizado ovalado de 24 x 40 x 6 mm y reduce la separación entre paneles a aproximadamente 3 mm.
- Configuraciones: puede instalarse en disposición vertical, horizontal o lateral.
- Separación recomendada: máximo 600 mm entre centros de fijaciones y mínimo 35 mm desde el borde del panel.
- Espacio para desmontaje: necesita un mínimo de 15 mm libres en la dirección de extracción.
- Botones disponibles: botón verde lima para tornillo avellanado de madera de 5 mm y botón naranja para tornillo Varianta Euro.
- Carga orientativa en pared: hasta 200 kg con cuatro fijaciones correctamente instaladas.
- Carga orientativa en techo: hasta 110 kg con cuatro fijaciones correctamente instaladas.
- Fabricación: Reino Unido.
¿Para qué sirve?
La fijación desmontable Button-fix permite colocar paneles decorativos, revestimientos y registros en muebles o interiores manteniendo ocultos los elementos de unión.
Es especialmente útil cuando se necesita retirar y volver a colocar un panel para acceder a instalaciones, realizar mantenimiento o mantener un acabado limpio sin tornillos visibles.
Cómo instalar el conector para paneles Button-fix Tipo 1
Fija la pieza Tipo 1 en la parte posterior de un panel y el botón en el soporte opuesto. Puede montarse directamente sobre la superficie o mediante una muesca de 24 x 40 x 6 mm. Alinea ambas piezas y desliza el panel 15 mm hasta escuchar el click, dejando siempre espacio suficiente para desmontarlo posteriormente.
Preguntas frecuentes sobre el sistema de fijación Button-fix Tipo 1
¿Cuánto peso soporta el Button-fix Tipo 1?
Con una instalación adecuada, cuatro fijaciones pueden soportar hasta 200 kg en un panel de pared y hasta 110 kg en un panel de techo. La capacidad final depende también de los tornillos, el material del panel, el soporte y la correcta ejecución del montaje.
¿Es necesario mecanizar el panel?
No. La fijación puede instalarse sobrepuesta o mediante una muesca. El montaje sobrepuesto deja aproximadamente 8 mm entre paneles, mientras que la instalación mecanizada con una muesca de 24 x 40 x 6 mm reduce esa separación a unos 3 mm.
¿Cuánto espacio necesita para desmontar el panel?
El sistema necesita un recorrido libre mínimo de 15 mm en la dirección de deslizamiento para poder acoplar y retirar correctamente el panel.
