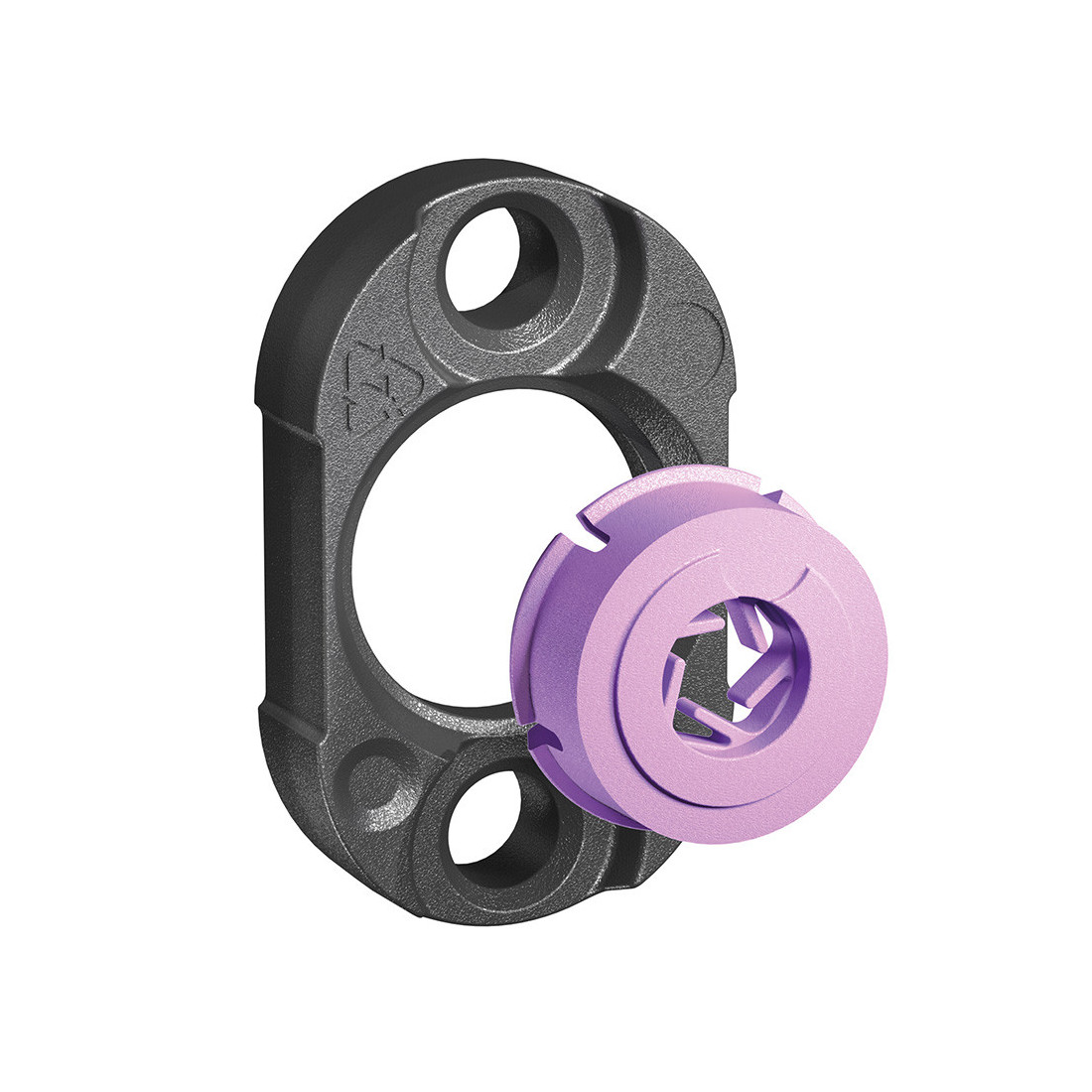

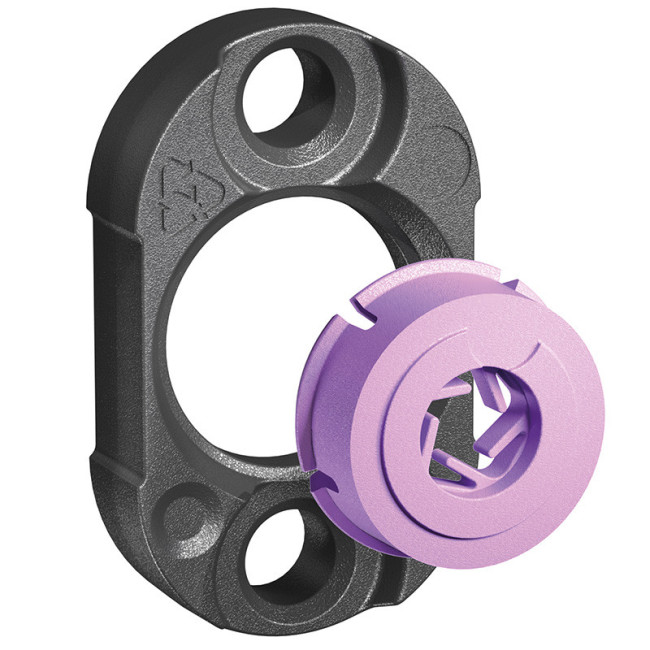

La fijación Button-fix Tipo 3 Flush es un sistema desmontable diseñado para unir paneles paralelos mediante presión, sin necesidad de desplazarlos lateral o verticalmente. La fijación se coloca en la parte trasera de un panel y el botón en el otro; al presionar ambos paneles, quedan acoplados con un clic. Es una solución especialmente práctica cuando no existe holgura alrededor del panel extraíble.
Características de la fijación Button-fix tipo 3 Flush
- Marca: Button-fix.
- Sistema de unión: acoplamiento mediante presión y desmontaje tirando del panel, sin movimiento de deslizamiento.
- Material de la fijación: PBT moldeado.
- Material del botón: acetal de alta resistencia.
- Aplicación: unión oculta de paneles paralelos en muebles y acabados interiores.
- Sin holgura de desmontaje: no requiere dejar espacio libre en la parte superior ni en los laterales del panel extraíble.
- Montaje encastrado: apto para paneles de al menos 18 mm de espesor.
- Medida del rebaje: 24 x 40 x 8 mm, con una profundidad máxima de 8 mm.
- Montaje en superficie: también puede instalarse sin rebaje, generando una separación aproximada de 8 mm entre paneles.
- Posición de montaje: puede instalarse en horizontal o vertical según la aplicación.
- Tolerancia de instalación: el botón incorpora elementos flexibles que permiten un ligero movimiento para facilitar la alineación.
- Distancia recomendada en pared: hasta 600 mm entre centros y un mínimo de 35 mm respecto al borde del panel.
- Carga orientativa en pared: hasta 15 kg por fijación y 60 kg con cuatro fijaciones en condiciones normales.
- Carga orientativa en techo: hasta 2,5 kg por fijación y 10 kg con cuatro fijaciones.
¿Para qué sirve?
La fijación Button-fix Tipo 3 Flush sirve para instalar paneles desmontables en muebles, revestimientos y acabados interiores, permitiendo ocultar el sistema de fijación detrás del propio panel.
Resulta especialmente útil en instalaciones donde no hay espacio para deslizar el panel, ya que basta con presionarlo para montarlo y tirar de él para desmontarlo.
Cómo instalar el conector Button-fix tipo 3 Flush
Fija el cuerpo Button-fix en la parte trasera de un panel y coloca el botón de acoplamiento en el panel opuesto. Para montaje encastrado realiza un rebaje ovalado de 24 x 40 mm y un máximo de 8 mm de profundidad. Después, alinea ambos componentes y presiona los paneles hasta escuchar el clic de acoplamiento.
El tornillo del botón debe quedar ligeramente apretado para permitir la tolerancia de movimiento prevista por el sistema. Se recomienda utilizar tornillos adecuados al material y espesor del panel, evitando apretar en exceso.
Preguntas frecuentes sobre el sistema de fijación Button-fix Flush
¿Cuánto peso soporta el Button-fix Tipo 3 Flush?
Como referencia, cada Button-fix Tipo 3 puede soportar hasta 15 kg en aplicaciones verticales de pared. Cuatro unidades pueden soportar un panel de hasta 60 kg en condiciones normales. Para techo, la carga orientativa se reduce a 2,5 kg por fijación y 10 kg con cuatro unidades.
¿Qué grosor debe tener el panel para instalarlo encastrado?
Para realizar un montaje encastrado, el panel debe tener al menos 18 mm de espesor. El rebaje recomendado mide 24 x 40 mm y no debe superar los 8 mm de profundidad.
¿Es necesario dejar espacio alrededor del panel para desmontarlo?
No. Una de las principales características del Button-fix Tipo 3 Flush es que el panel se desacopla tirando directamente de él, por lo que no es necesario disponer de espacio superior o lateral para realizar un movimiento de deslizamiento.
