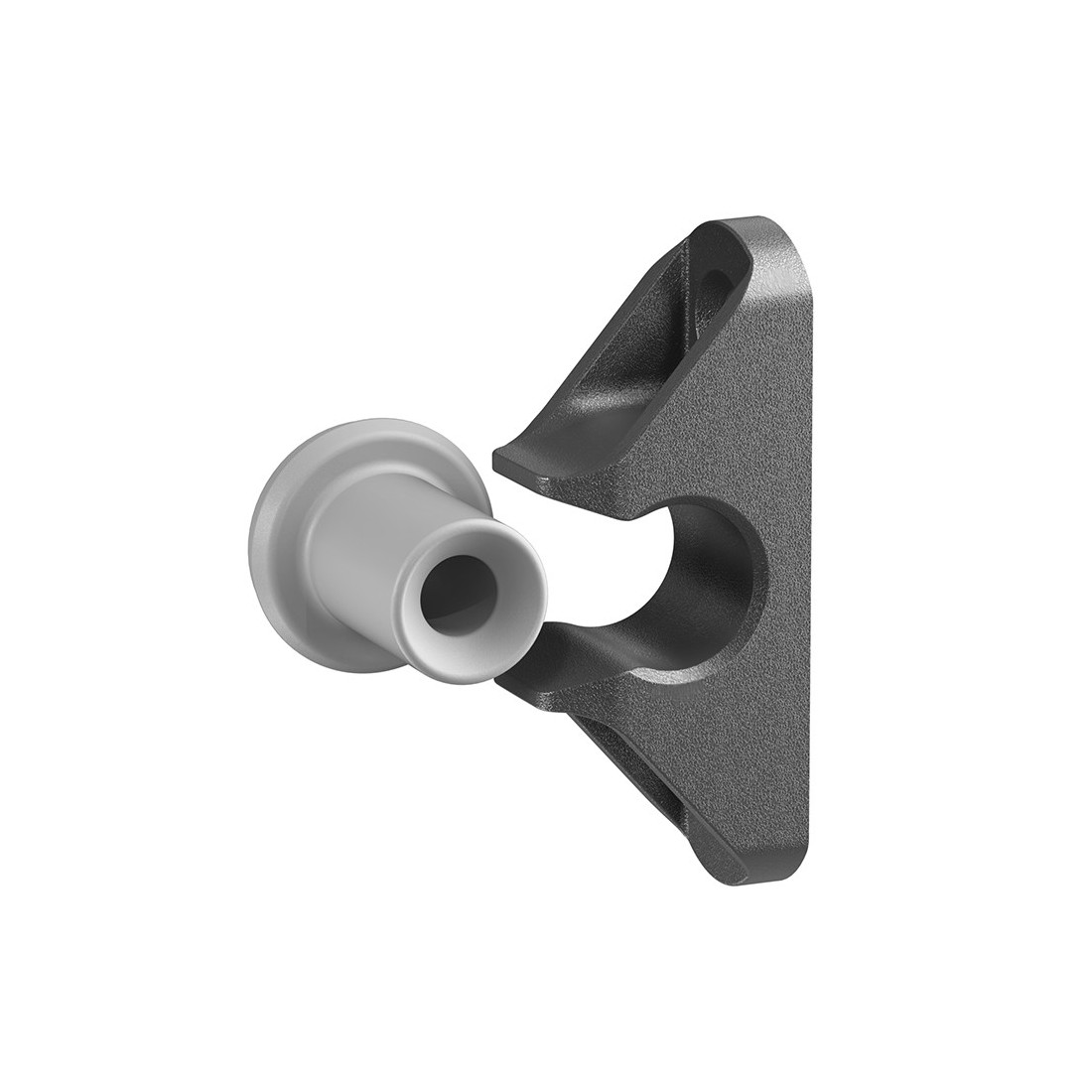

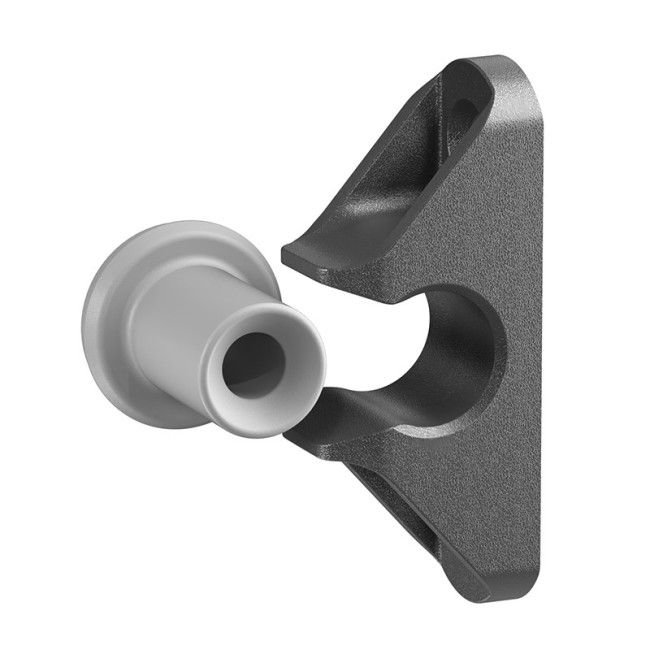

El Button-fix COMPACT Tipo 2 es un sistema de fijación oculta para unir paneles desmontables en muebles y acabados interiores. Su diseño compacto permite conectar paneles a 90°, paneles superpuestos o paneles fijados a un bastidor, con versiones de montaje a presión o por enganche según las necesidades de la instalación.
Características del sistema Button-fix COMPACT tipo 2
- Marca: Button-fix.
- Aplicación: fijación oculta de paneles para muebles, paredes, techos y acabados interiores.
- Tipos de montaje: disponible con acoplamiento a presión o mediante enganche.
- Configuraciones: permite unir paneles a 90°, paneles superpuestos y paneles a un bastidor.
- Material: botón y fijación de enganche en nylon PA6 reforzado con un 30 % de fibra de vidrio; fijación a presión fabricada en acetal.
- Diseño compacto: preparado para instalarse en el borde de un bastidor o panel de 18 mm.
- Entrada central: 9 mm.
- Fijación del botón: para montaje en el borde de un panel de 18 mm se recomiendan tornillos avellanados de 5 mm de diámetro y una longitud mínima de 35 mm.
- Separación recomendada en pared: máximo de 600 mm entre centros de las fijaciones.
- Separación recomendada en techo: máximo de 400 mm entre centros.
- Carga orientativa con montaje a presión: hasta 60 kg en un panel vertical utilizando cuatro fijaciones, siempre que el soporte y los tornillos sean adecuados.
- Carga orientativa con montaje por enganche: hasta 120 kg en un panel vertical con cuatro fijaciones.
- Carga orientativa en techo: hasta 20 kg con cuatro fijaciones de enganche, aproximadamente 5 kg por fijación.
- Fuerza de desacoplamiento: aproximadamente 20 kg por fijación COMPACT Tipo 2 de montaje a presión.
- Hueco para montaje por enganche: requiere aproximadamente 15 mm de espacio para acoplar y desacoplar el panel.
- Paneles de techo: deben utilizar exclusivamente fijaciones de enganche; las fijaciones a presión no están indicadas para esta aplicación.
- Origen: fabricado en Reino Unido.
¿Para qué sirve?
El Button-fix COMPACT Tipo 2 sirve para crear uniones ocultas y desmontables en paneles de mobiliario, revestimientos y estructuras interiores, facilitando un acabado limpio sin herrajes visibles desde el exterior.
La versión a presión resulta adecuada para paneles verticales que necesitan retirarse con frecuencia, por ejemplo para acceder a instalaciones eléctricas o tuberías. La versión de enganche está indicada para paneles elevados, inclinados, con cargas voladizas o para determinadas aplicaciones de techo.
Cómo instalar el conector Button-fix COMPACT tipo 2
Fija los botones a la estructura o panel de base y las fijaciones correspondientes al panel desmontable. Para instalación en el borde de un panel de 18 mm conviene realizar previamente un agujero guía, especialmente en MDF o MFC. Alinea ambos componentes y presiónalos hasta que queden correctamente acoplados.
En el montaje por enganche debe dejarse un espacio libre de 15 mm para permitir el movimiento de acoplamiento y desmontaje. Los marcadores de posición Button-fix, disponibles por separado, facilitan la localización exacta de los puntos de fijación sin necesidad de realizar mediciones manuales.
Preguntas frecuentes sobre la fijación oculta Button-fix COMPACT
¿Qué diferencia hay entre el Button-fix COMPACT a presión y el de enganche?
El modelo a presión permite retirar fácilmente paneles verticales tirando de ellos y es apropiado cuando no hay espacio superior para deslizarlos. El sistema de enganche ofrece una sujeción más segura y está indicado para paneles elevados, inclinados, con cargas voladizas o determinadas instalaciones de techo.
¿Cuánto peso soporta el Button-fix COMPACT Tipo 2?
Como referencia, cuatro fijaciones a presión pueden soportar hasta 60 kg en un panel vertical. Cuatro fijaciones de enganche pueden alcanzar hasta 120 kg en pared y hasta 20 kg en techo, siempre que los tornillos, el soporte y la instalación sean adecuados.
¿Se puede utilizar el Button-fix COMPACT Tipo 2 en techos?
Sí, pero únicamente debe utilizarse la versión de montaje por enganche. Las fijaciones a presión no deben instalarse en paneles de techo. En aplicaciones críticas o expuestas a golpes y vibraciones se recomienda añadir sistemas de seguridad adecuados.
