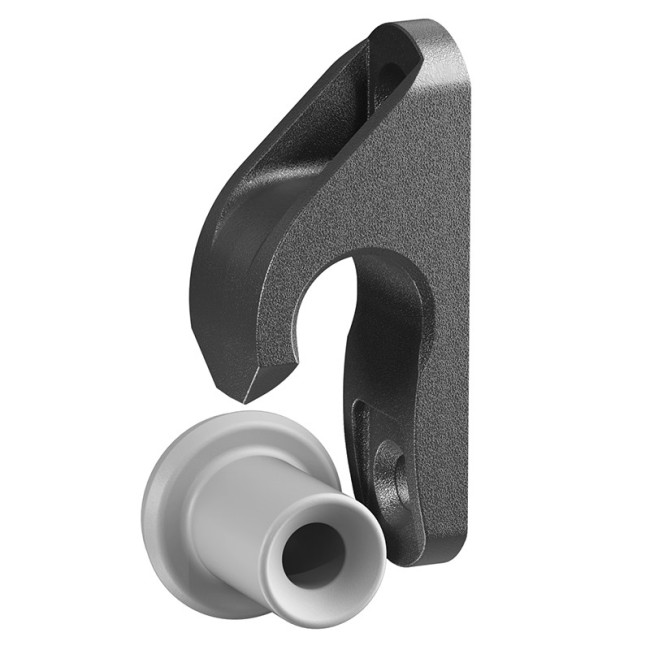

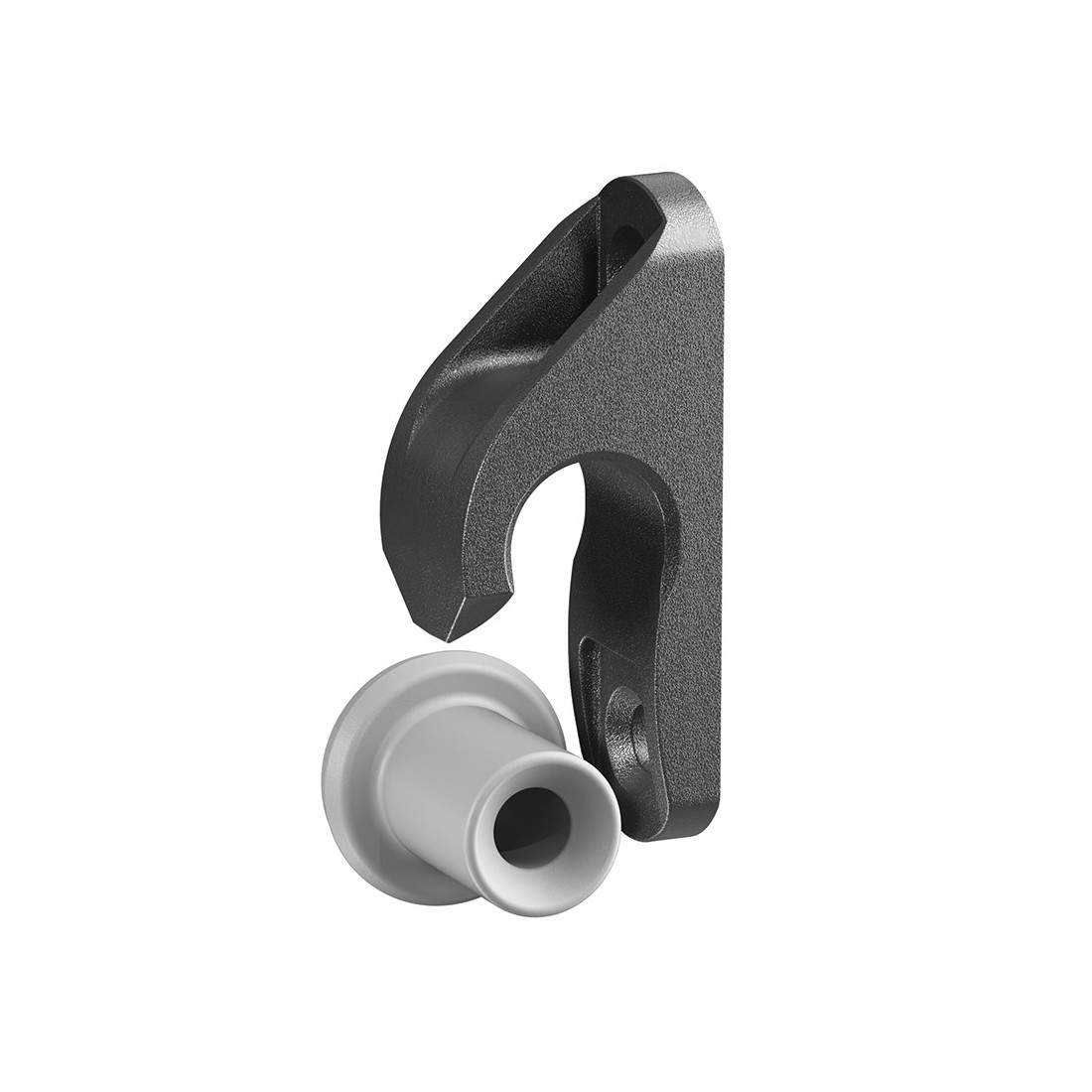

El Button-fix COMPACT Tipo 2 es un sistema de fijación oculta diseñado para unir paneles desmontables en muebles y acabados interiores. Permite conectar paneles a 90°, superpuestos o fijados a un bastidor, con opciones de montaje a presión o mediante enganche según el tipo de instalación.
Características del sistema Button-fix COMPACT tipo 2
- Marca: Button-fix.
- Material: nailon PA6 reforzado con un 30 % de fibra de vidrio en el botón y la fijación de enganche, y acetal en la fijación a presión.
- Aplicación: unión oculta de paneles en muebles, paredes, techos y acabados interiores.
- Configuraciones: permite unir paneles a 90°, paneles superpuestos y paneles a un bastidor.
- Tipos de montaje: disponible con acoplamiento a presión o mediante enganche.
- Diseño compacto: preparado para instalarse en el borde de un bastidor o panel de 18 mm.
- Entrada central: 9 mm.
- Dimensiones de la fijación: aproximadamente 46 x 19 x 10 mm.
- Diámetro del botón: 17,5 mm.
- Fijación del botón en panel de 18 mm: se recomiendan tornillos avellanados de 5 mm de diámetro y una longitud mínima de 35 mm.
- Separación recomendada en pared: máximo de 600 mm entre centros.
- Separación recomendada en techo: máximo de 400 mm entre centros.
- Carga máxima orientativa con cuatro fijaciones a presión: hasta 60 kg en paneles verticales.
- Carga máxima orientativa con cuatro fijaciones de enganche: hasta 120 kg en paneles verticales.
- Carga máxima orientativa en techo: hasta 20 kg con cuatro fijaciones de enganche, con una referencia de 5 kg por fijación.
- Fuerza de acoplamiento y desacoplamiento: aproximadamente 20 kg por fijación en la versión a presión.
- Hueco necesario para montaje por enganche: 15 mm en la parte superior para poder acoplar y desmontar el panel.
- Uso en techo: únicamente con la versión de enganche; la fijación a presión no debe utilizarse en paneles de techo.
- Origen: fabricado en Reino Unido.
¿Para qué sirve?
El Button-fix COMPACT Tipo 2 sirve para crear uniones desmontables y ocultas en paneles de mobiliario y revestimientos, permitiendo mantener los herrajes fuera de la vista una vez terminado el montaje.
La versión a presión resulta adecuada para paneles verticales que necesitan retirarse con facilidad, mientras que la versión de enganche está pensada para paneles elevados, inclinados, con cargas voladizas o determinadas aplicaciones de techo.
Cómo instalar el conector Button-fix COMPACT tipo 2
Fija los botones a la estructura de base y coloca las fijaciones correspondientes en el panel desmontable. Para instalar el botón en el borde de un panel de 18 mm, realiza previamente un agujero guía y utiliza un tornillo adecuado. Después, alinea ambas piezas y presiónalas hasta escuchar el clic de acoplamiento.
En la versión de enganche debe dejarse un hueco superior de 15 mm para permitir el movimiento de montaje y desmontaje. Los marcadores de posición Button-fix pueden utilizarse para transferir la ubicación de las fijaciones al panel sin necesidad de realizar mediciones manuales.
Preguntas frecuentes sobre el conector oculto Button-fix COMPACT
¿Cuánto peso soporta el Button-fix COMPACT Tipo 2?
Cuatro fijaciones a presión pueden soportar hasta 60 kg en un panel vertical. Con cuatro fijaciones de enganche, la carga orientativa puede alcanzar 120 kg en pared y 20 kg en techo, siempre que el soporte, los tornillos y la instalación sean adecuados.
¿Qué diferencia hay entre la fijación a presión y la de enganche?
La versión a presión permite retirar fácilmente paneles verticales sin necesidad de desplazarlos hacia arriba. La fijación de enganche ofrece una sujeción más segura y puede utilizarse en paneles inclinados, aplicaciones horizontales y determinados montajes de techo.
¿Se puede instalar el Button-fix COMPACT Tipo 2 en un techo?
Sí, pero únicamente debe utilizarse la fijación de enganche. Las versiones a presión no deben instalarse en paneles de techo. En aplicaciones críticas, paneles grandes o zonas expuestas a golpes y vibraciones, deben emplearse sistemas de seguridad adicionales adecuados.
