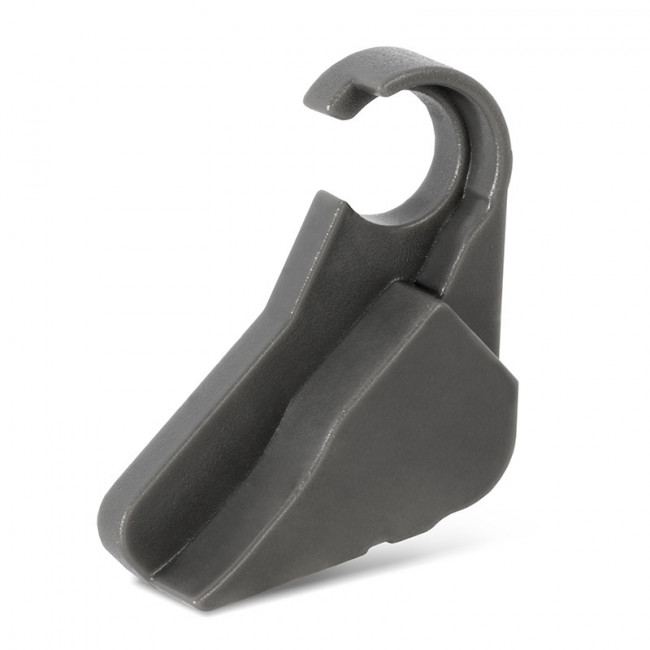

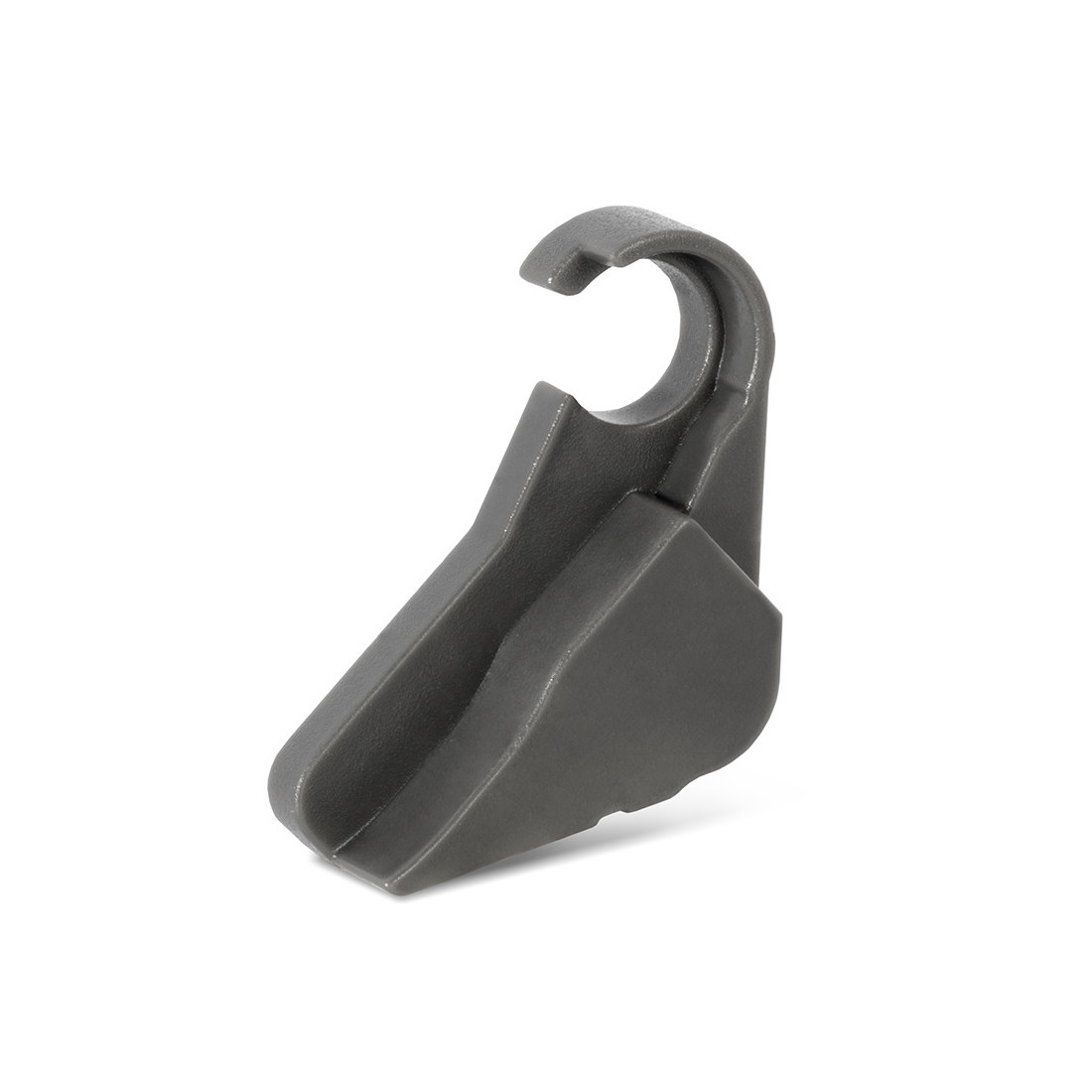

LIMITADOR 75º TOP STAY. PLÁSTICO. ANTRACITA. SISTEMA APERTURA PUERTAS ASCENDENTES. ÁNGULO DE APERTURA 107° - DTC

Limitador 75º Top Stay para sistema de apertura de puertas ascendentes. Trabaja con cierre amortiguado SLOW o PUSH, con fijación lateral en el mueble y regulación 3D de la puerta.

Características del limitador 75º Top Stay

• Marca: DTC
• Material: Plástico
• Acabado: Antracita
• Tipo de sistema: Apertura de puertas ascendentes
• Cierre: SLOW o PUSH
• Montaje: Fijación en el lateral del mueble
• Regulación: Velocidad de cierre regulable
• Regulación de puerta: 3D
• Ángulo de apertura: 107°
• Limitador: 75°
• Ancho del mueble: Hasta 1200 mm
• Altura del mueble: 250-500 mm
• Rango LF: 1600-3600

El cálculo del LF se obtiene a partir de la altura del mueble y el peso de la puerta con tirador. El sistema requiere que el valor resultante quede dentro del rango de trabajo indicado para funcionar correctamente.

El documento técnico incluye parámetros de ajuste para distintas posiciones del panel y valores de referencia de montaje con cotas como 64 mm, 37 mm, 74 mm, Ø5 mm y profundidad 5 mm.

Preguntas frecuentes sobre el limitador 75º Top Stay

¿Para qué tipo de herraje sirve el Limitador 75º Top Stay?

Se utiliza en sistemas para apertura de puertas ascendentes con cierre SLOW o PUSH.

¿Dónde se instala este limitador para puerta ascendente?

La fijación se realiza en el lateral del mueble.

¿Qué rango de mueble admite este mecanismo de apertura?

Está indicado para muebles de hasta 1200 mm de ancho y entre 250 y 500 mm de altura.

¿Qué ángulo de apertura y limitación ofrece?
