TAPA BLANCA. PLÁSTICO. FIJACIÓN LATERAL. REGULACIÓN 3D. ÁNGULO 107° - DTC

Tapa blanca TOP-STAY de plástico para sistema de apertura de puertas ascendentes. Se monta con fijación lateral en el mueble y se utiliza con cierre amortiguado SLOW o apertura PUSH. Incorpora regulación 3D de la puerta, velocidad de cierre regulable, ángulo de apertura de 107° y limitador de 75°.

Características de la tapa TOP-STAY

• Marca: DTC
• Modelo: TOP-STAY
• Material: Plástico
• Acabado: Blanco
• Montaje: Fijación lateral
• Funcionamiento: Cierre amortiguado SLOW o apertura PUSH
• Regulación: Velocidad de cierre regulable
• Regulación de puerta: 3D
• Ángulo de apertura: 107°
• Limitador: 75°
• Ancho máximo del mueble: 1200 mm
• Altura del mueble: 250-500 mm
• Rango LF: 1600-3600

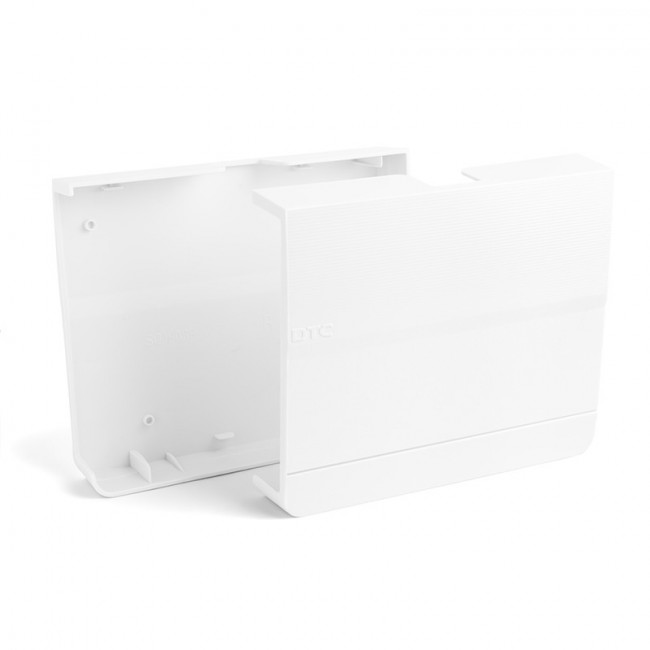

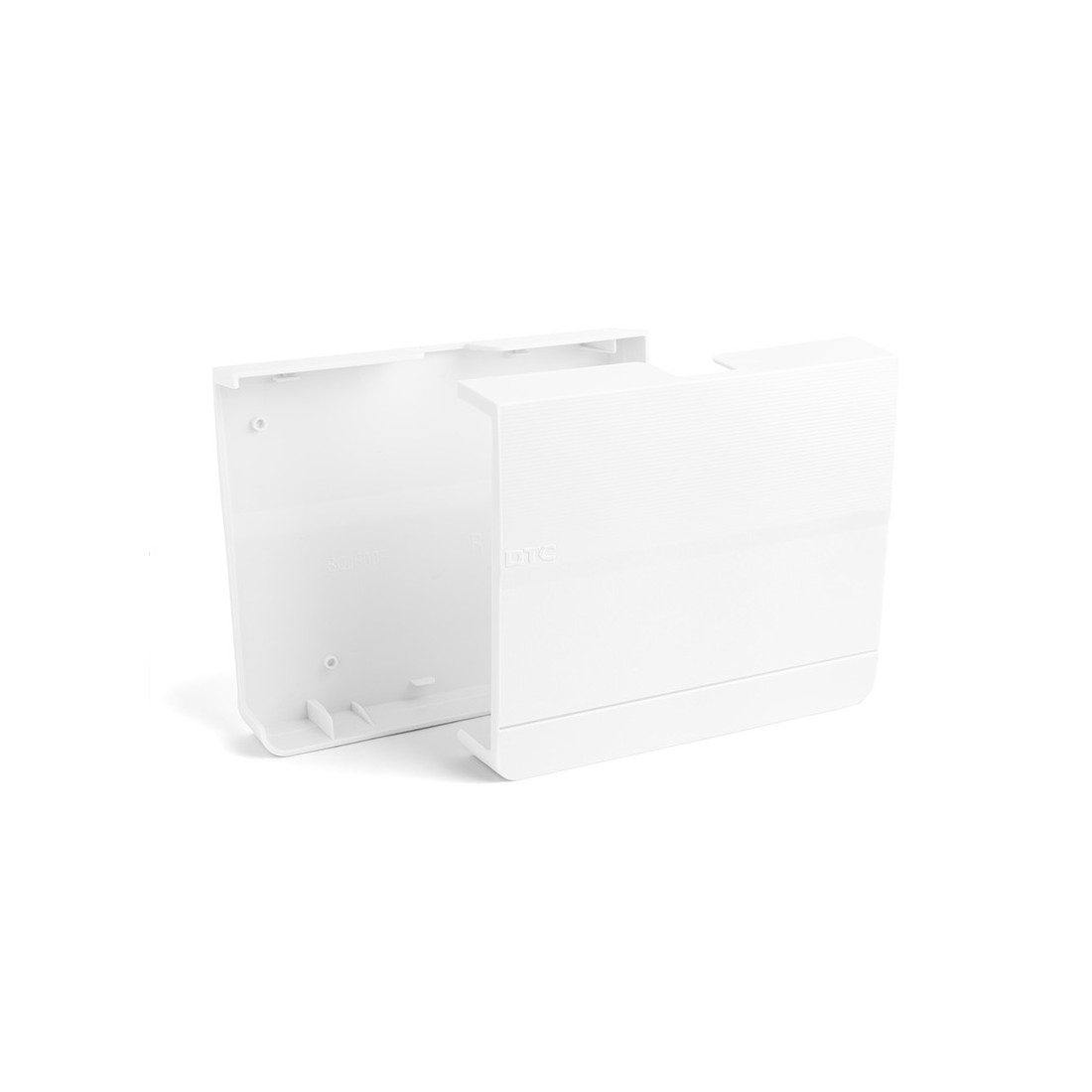

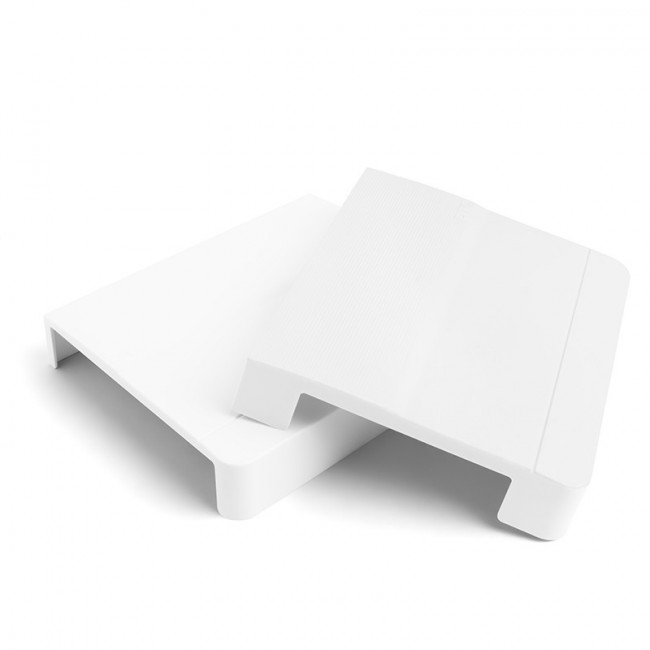

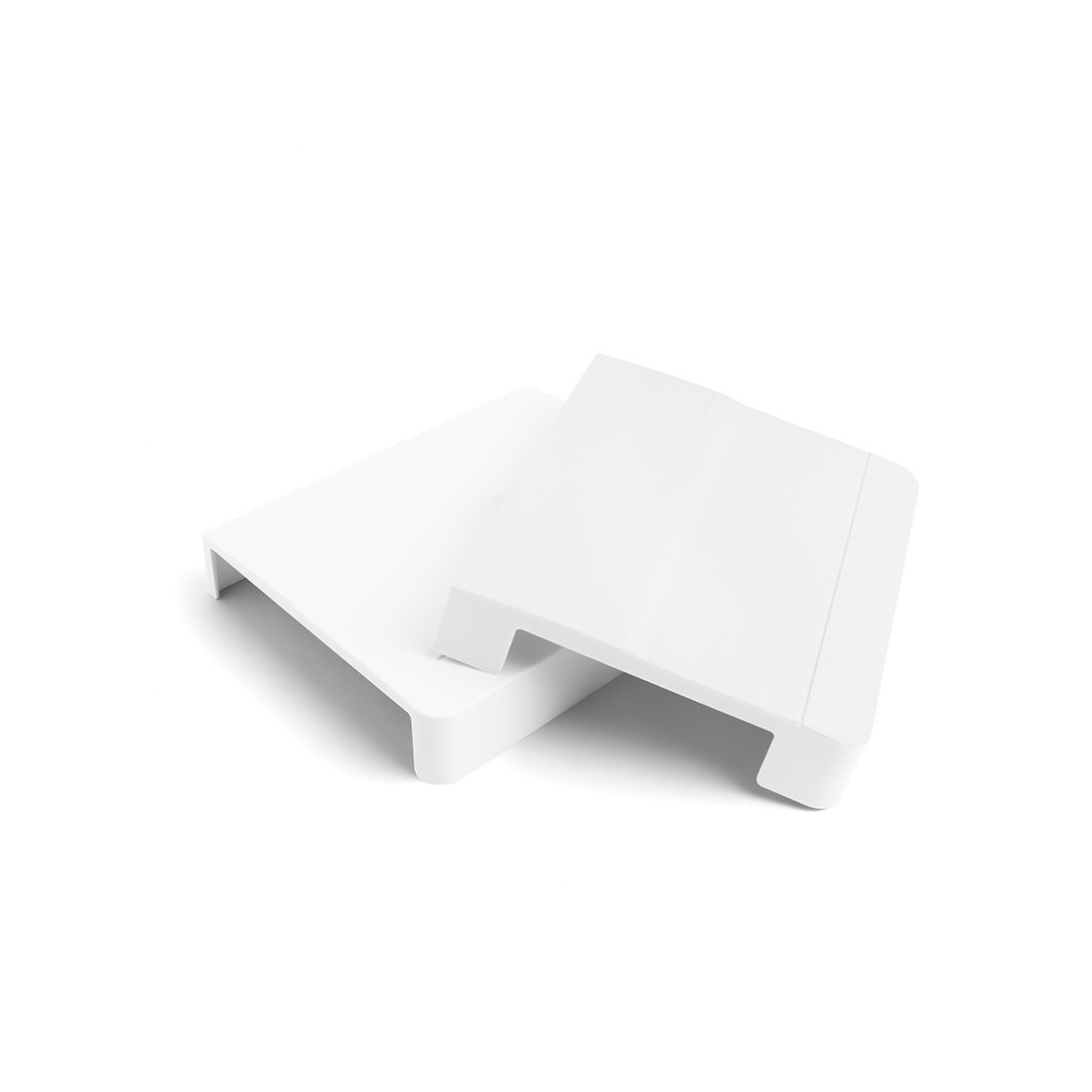

La carcasa presenta geometría rectangular, bordes redondeados y perfiles encajables de dos piezas. El conjunto integra resaltes interiores de guiado y puntos de fijación para el montaje.

Instalación de la tapa TOP-STAY

La fijación se realiza en el lateral del mueble. El sistema trabaja con el cálculo LF, obtenido a partir de la altura en milímetros y del peso de la puerta con tirador. Debe comprobarse que el resultado queda entre 1600 y 3600 para su funcionamiento correcto.

Las cotas de montaje incluyen referencias de posicionamiento del panel superior y de la profundidad de instalación, con valores de esquema como Ø5, 74 mm, 64 mm, 37 mm y 5 mm.

Preguntas frecuentes sobre la tapa TOP-STAY

¿Para qué sirve la tapa TOP-STA
