SLIDER S10 BAJO
Mecanismos para armarios de 2 PUERTAS CORREDERAS COPLANARIAS
Para muebles bajos - aparador. Carga máxima 10kg. por puerta. Apertura y cierre amortiguado.
· Mecanismo coplanar de 2 puertas
· Apertura y cierre amortiguado
· Carga máxima 10kg. por puerta
· Anchura de la puerta: mínimo 450mm. y máximo 1200mm.
· Altura máxima de la puerta 800mm.
· Espesor de la puerta: mínimo 16mm. y máximo 30mm.
· Espesor máximo de la puerta más tirador 40m.
· Regulación vertical de la puerta +/- 5,0mm.
· Regulación horizontal de la puerta +/-2,5mm.
· Regulación frontal lateral superior +/-2mm.
· Regulación frontal lateral inferior +/-2,5mm.
· Guía superior insertada en la parte superior del mueble.
· Guía inferior fijada en la parte inferior del mueble.
Mecanismo de apertura insertado en la parte inferior del mueble combinado con una guía insertada en el inferior,
por debajo de la parte superior del mueble.
Gran facilidad de personalización y montaje.
Fijación con tornillos, sin manipulaciones en las puertas o mueble.
Guías sin juntas
Movimiento amortiguado en apertura y cierre
Regulaciones frontales de las puertas.
Altísima resistencia y duración comprobada.

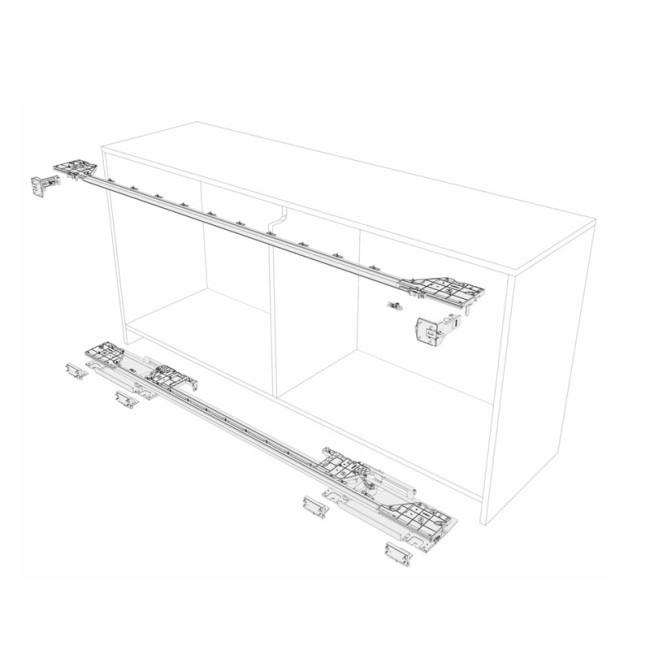

COMPONENTES DEL KIT ACCESORIOS:
A-Esquineras curvadas de las guías inferiores (lado izquierdo)
B-Esquineras curvadas de las guías inferiores (lado derecho)
C-Placas y cubiertas del mecanismo inferior (lado izquierdo)
D-Placas y cubiertas del mecanismo inferior (lado derecho)
E-Mecanismos coplanarios para la guía inferior
F-Enganches inferiores de la puerta
G-Placas fijadoras y tornillos para la guía inferior
H-Carros, topes, tornillos y deslizantes de las guías
Slider S10 BAJO es un sistema flexible que se puede adaptar a la anchura de la luz interna del mueble, que va desde
un mínimo de 860mm. a un máximo de 2400mm.
La manilla (RM) debe ser colocada al menos a 10mm. del borde de la puerta (centro del mueble) y como máximo a un tercio
de su anchura.
El remate máximo permitido es de 25mm.
PARA MONTAR SLIDER S10 BAJO DEBE PEDIR:
1 KIT DE GUÍAS + 1 KIT DE ACCESORIOS (Puede ver las guías compatibles en la pestaña COMPLEMENTARIOS).
