Bisagra oculta Conecta SALICE para puertas de madera y puertas con marco o perfil de aluminio. La gama incluye versiones con montaje oculto en el interior de la puerta y del lateral del mueble, con sistema de cierre amortiguado y apertura de 94°.
Características de la bisagra oculta Conecta SALICE
- Marca: SALICE
- Modelo: Conecta
- Material: Zamak / zamak
- Acabado: níquel / titanio

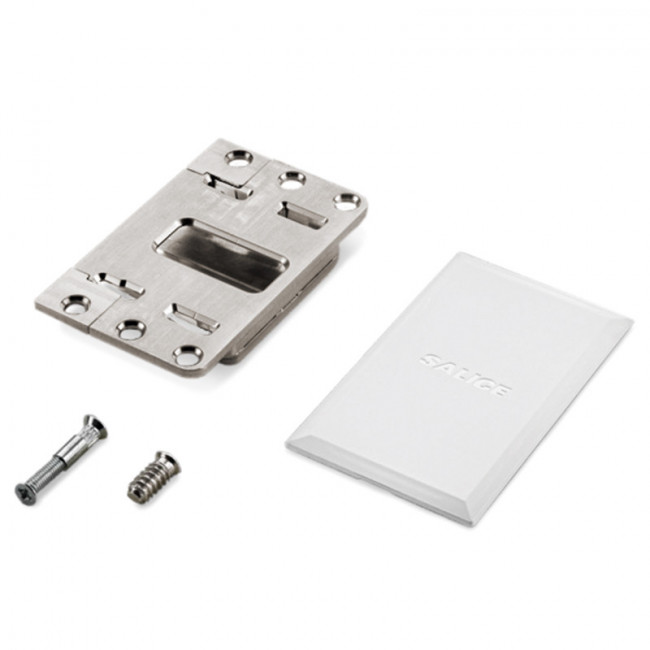

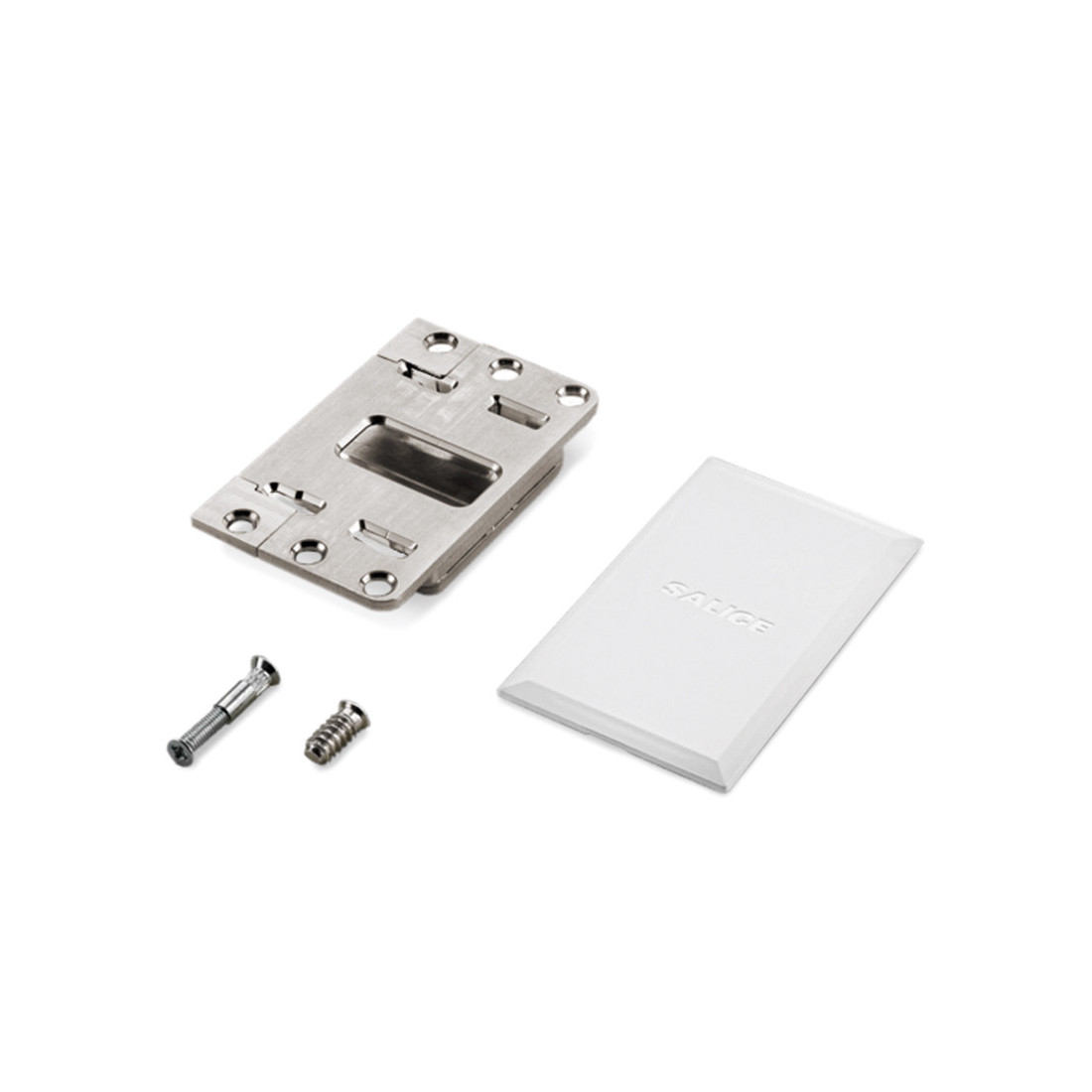

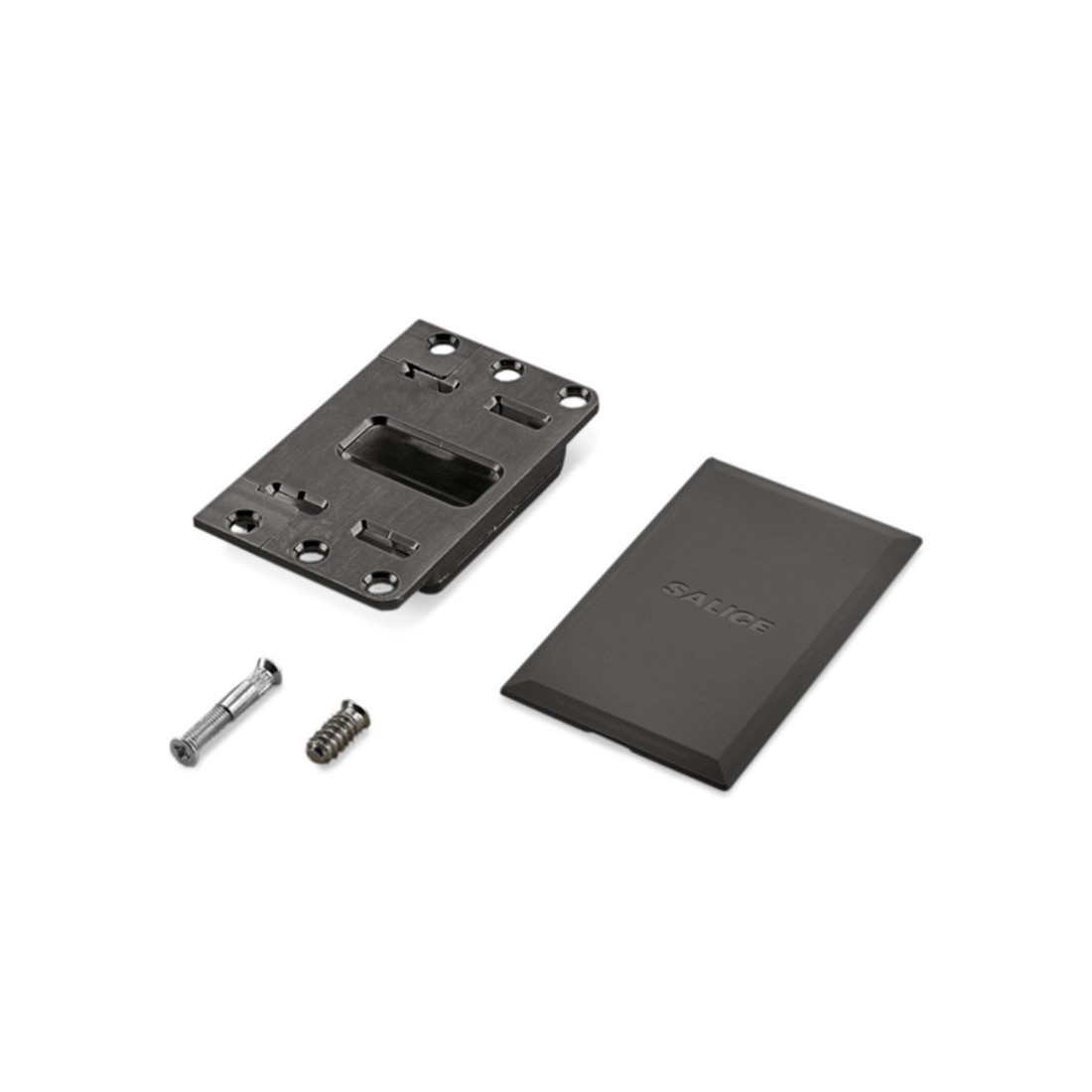

- Componentes: bisagra oculta de cazoleta con placa base y brazo articulado; tornillería de montaje (tornillo de máquina y inserto/taco roscado o casquillo); tapa/capuchón protector / contenedor sobrepuesto embutido, bisagra, solape 10-14mm
- Aplicación: Puertas de madera y puertas con marco o perfil de aluminio / para puertas de muebles (madera y puertas con marco de aluminio), bisagra totalmente oculta (interior de la puerta y del lateral del mueble) con cierre amortiguado
- Ángulo de apertura: 94°
- Solape: 10 mm / 12,5 mm / 14 mm / 16,5 mm
- Cazoleta: Ø35 mm
- Profundidad de cazoleta: 22 mm / 24 mm
- Regulación lateral: -1 mm a +2 mm / -2 mm a +0,5 mm
- Regulación vertical: -2,5 mm a +2,5 mm
- Regulación frontal: 0 a +3 mm
- Contenedores compatibles: DQG3B / DQG5B
La documentación técnica identifica configuraciones para puertas de madera y para puertas con perfil de aluminio. Las variantes incluyen distintas combinaciones de solape y contenedor, además de diferencias en profundidad de cazoleta y margen de regulación según el tipo de puerta.
Montaje de la bisagra oculta Conecta para madera y aluminio
El mecanizado de la puerta contempla cazoleta de Ø35 mm y distancia fija de 10 mm desde el borde al centro del taladro. La profundidad de cazoleta indicada es de 22 mm en las versiones para madera y de 24 mm en las versiones para aluminio. La gama admite montaje con contenedores DQG3B y DQG5B, según la configuración de la puerta.
Preguntas frecuentes sobre la bisagra oculta Conecta SALICE
¿Para qué puertas sirve la bisagra oculta Conecta SALICE?
Para puertas de madera y para puertas con marco o perfil de aluminio, según la variante.
¿Qué ángulo de apertura tiene?
El ángulo de apertura es de 94°.
¿Es una bisagra totalmente oculta?
Sí, es una bisagra totalmente oculta: se monta en el interior de la puerta y del lateral del mueble.
¿Qué solapes admite?
Admite solapes de 10 mm, 12,5 mm, 14 mm y 16,5 mm.
¿Qué medidas de cazoleta requiere el montaje?
La cazoleta es de Ø35 mm. La profundidad es de 22 mm en versiones para madera y de 24 mm en versiones para aluminio, con una distancia fija de 10 mm desde el borde al centro del taladro.
¿Con qué contenedores es compatible?
Es compatible con contenedores DQG3B y DQG5B.
