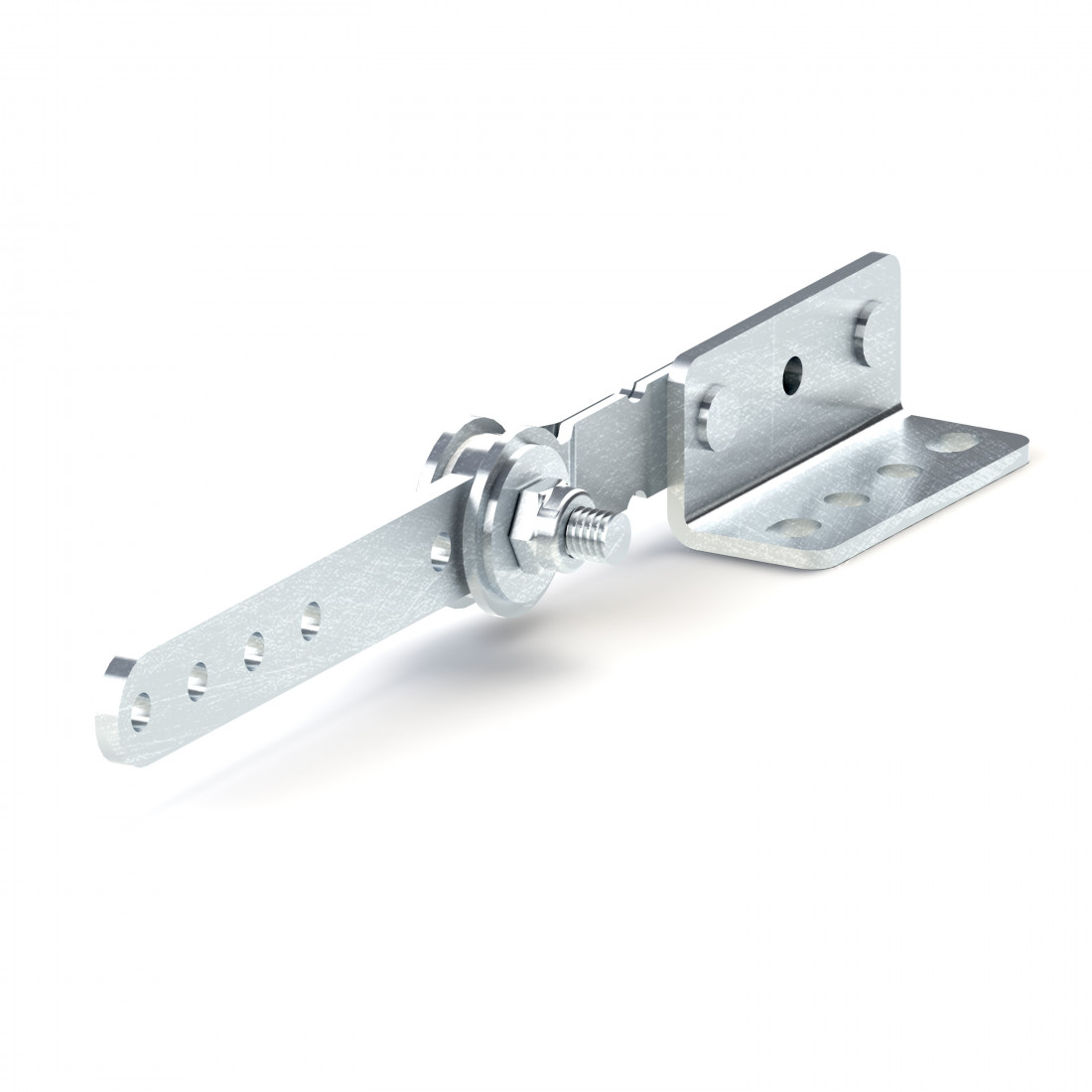

Juego de resorte Fricoflex escuadra 270º 10 Nm para mecanismos de fricción con apertura de 270° en cabeceros y brazos. Integra unión articulada y ajuste basculante mediante eje central, con pletina perforada y escuadra de fijación. El conjunto trabaja con par de 10 Nm y fuerza de 80 N.
Características del juego de resorte Fricoflex
- Marca: HETTICH
- Modelo: FRICOFLEX
- Material: Hierro
- Acabado: Zincado
- Ángulo de articulación: 270°
- Par: 10 Nm
- Fuerza: 80 N
- Peso: 0,58 kg
- Montaje: Tornillos M6 en armazones de madera
- Montaje: Tubo Ø22 x 1,8 mm en armazones tubulares
- Desplazamiento axial: Aproximadamente 80 mm
Aplicación del compás de fricción 270°
El mecanismo está indicado para armazones de madera y armazones tubulares. En el montaje interno se recomienda espuma de alta densidad. La apertura de 270° y el desplazamiento axial de unos 80 mm forman parte de su funcionamiento articulado.
Instalación del resorte Fricoflex con escuadra
La fijación se realiza mediante los orificios pasantes de la pletina y de la escuadra. En madera se monta con tornillos M6. En tubos se instala sobre perfil de Ø22 x 1,8 mm. El conjunto incorpora tuerca y arandelas en el eje central.
Preguntas frecuentes sobre el resorte Fricoflex 270°
¿Para qué sirve este juego de resorte compás de fricción?
Se usa en mecanismos articulados con apertura de 270° y par de 10 Nm para cabeceros y brazos.
¿Qué tipo de montaje admite el resorte Fricoflex?
Admite montaje en armazones de madera con tornillos M6 y en armazones tubulares sobre tubo Ø22 x 1,8 mm.
¿Qué incluye la configuración con escuadra?
El conjunto incorpora escuadra de fijación, pletina perforada, eje central y elementos de unión con tuerca y arandelas.
¿Qué datos definen la apertura de este herraje?
Su especificación principal es un ángulo de articulación de 270°, con desplazamiento axial aproximado de 80 mm.
¿Qué acabado tiene el mecanismo?
Presenta acabado zincado sobre material de hierro.
¿Qué parámetro de fuerza trabaja este compás?
El conjunto se identifica con un par de 10 Nm y una fuerza asociada de 80 N.
